제품특징
- · 가벼운 경량 설계에 의한 소형 사이즈
- · 전기충격 방지 회로 설치
- · IGBT 인버터 조절에 의한 안정된 아크
- · 용접봉은 2.6~4.0dia. 까지 사용할 수 있다.
- · 원터치 연결 잭을 이용하는 쉬운 조작
- · 낮은 입력 파워를 가진 에너지 절약
- · 합금, 비합금, 스테인레스 스틸과 주철등 대부분의 금속 용접
정격사양

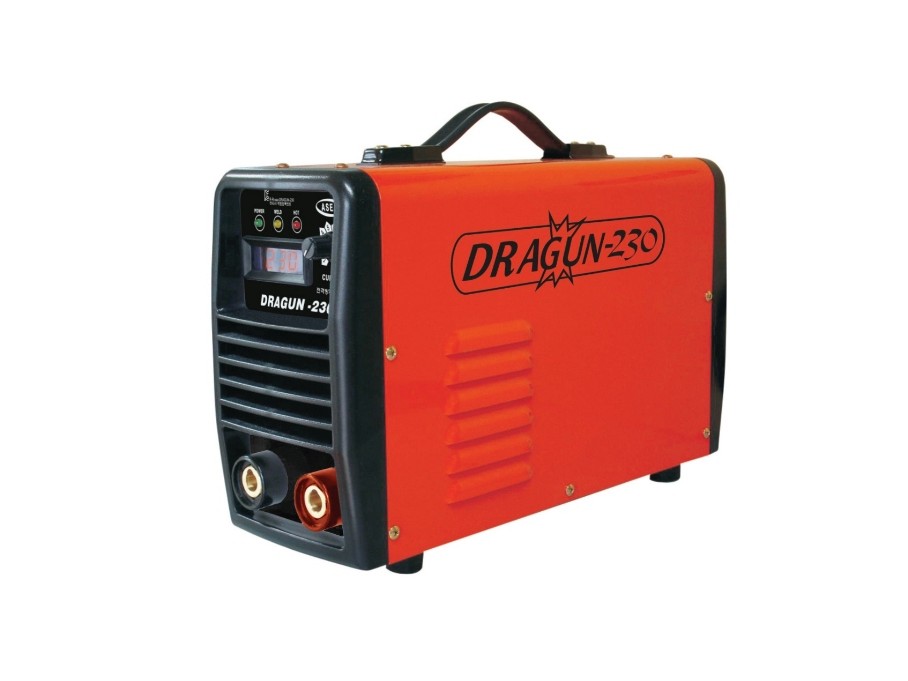

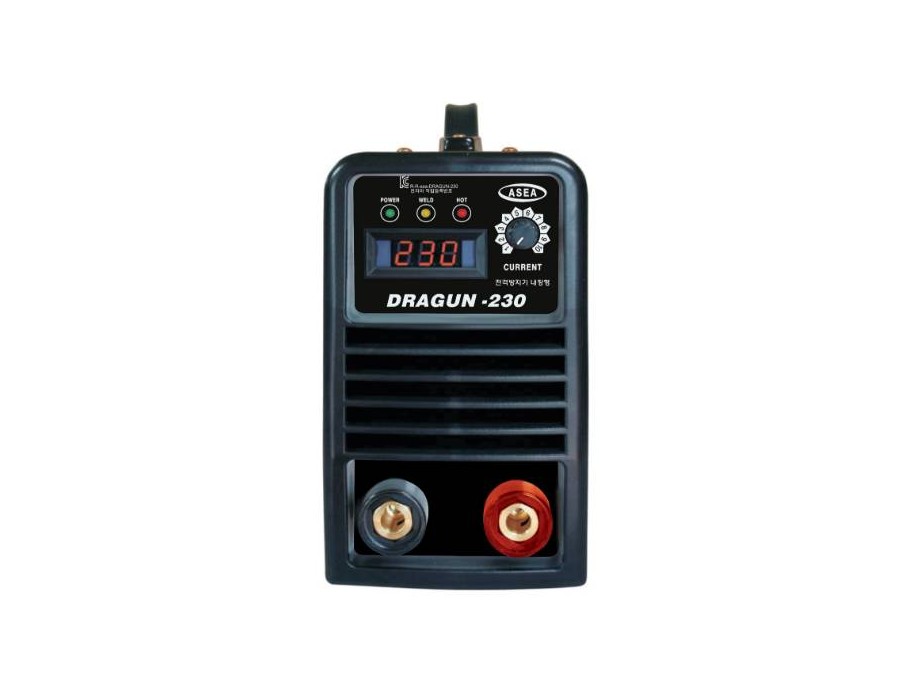

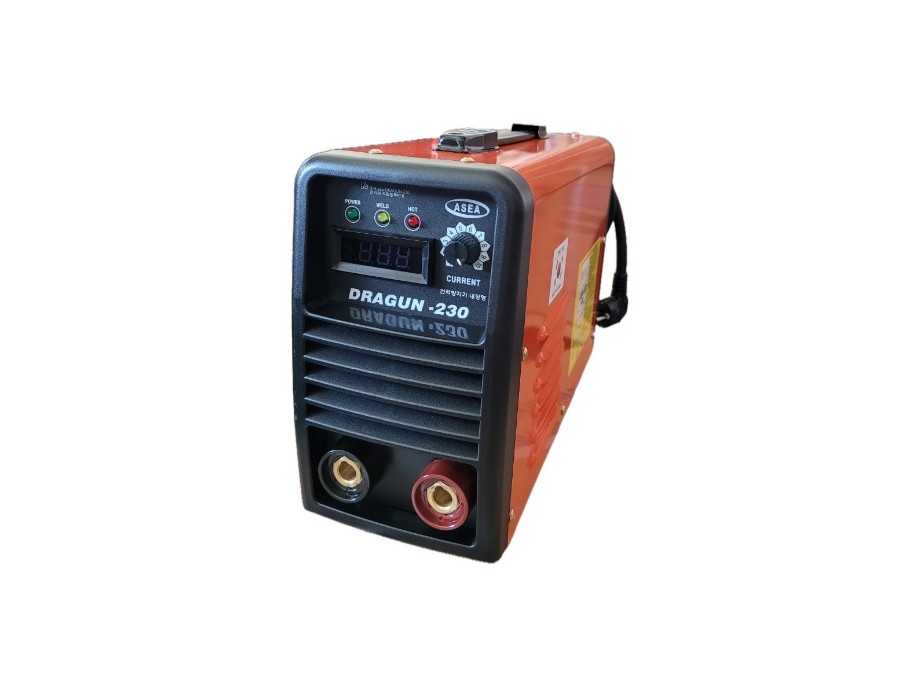

형식/모델 | 드래건 180 | 드래건 230 |
정격 입력 전압 | 단상 220V | 단상 220V |
정격 주파수 | 50/60Hz | 50/60Hz |
정격 입력 | 4.2KVA | 7KVA |
정격 출력 전류 | 30~180A | 40~200A |
부하전압 | 24.8V | 24.8V |
최고 무부하 전압 | 15V 이하 | 15V 이하 |
정격 사용률 | 60% | 60% |
외형치수(WxDxH) | 145x370x285 | 180x440x300 |
중량 | 6Kg | 12Kg |
ARC 용접시 안전에 관한 주의사항
- · 눈을 손상시키고 피부에 화상이 생기게 만들 수 있는 용접불꽃으로부터 눈과 몸을 적절하게 보호하기위해 차광 안경과 보호장비를 착용하세요
- · 소음으로부터 청각신경을 적절히 보호하세요
- · 연기로 부터 얼굴을 피하세요
- · 용접장소가 바람이 통하는 곳으로 해주시고 통풍이 부족하다면 용접 연기를 밖으로 뿜어내는 흡입기를 사용하세요.
- · 용접장소로부터 라이터, 성냥등 가연성 물질을 멀리하세요
ARC 디지털, ARC Analog 용접기 작동방법
- · 평평한 장소에 용접기를 두세요
- · 전기 공급을 위해 플러그를 꼽으세요
- · 전면판에 파워스위치를 "ON"하세요
- · 사용할 용접봉과 함께 작절한 암페어 수준을 조정하세요
- · 어스 라인 집게를 모재에 물리고 사용할 용접봉을 잡으세요
- · 용접을 시작하기전에 요구된 안전 절차를 확실히 지키세요
- · 다음 용접을 시작하세요
ARC 사용설명
- · 입력 릴선을 4sq 이상 충분히 굵게 사용
- · 입력 차단기를 용량에 따라 최저 50A 이상 사용
- · 출력 용접선은 25mm 이상 충분히 굵은 선 사용
- · 이상램프 점등시 입력 릴선 굵기 확인 및 A/S 요청
- · 전원 점등과 휀이 동작해도 용접이 안될 경우 출력부분을 점검후 A/S요청
- · 과열램프 점등시 1분을 기다린 후에 재사용
