    프라즈마

    국내 최대의 생산/판매 규모를 자랑하는 아세아웰딩은 최고의 품질을 자부합니다.

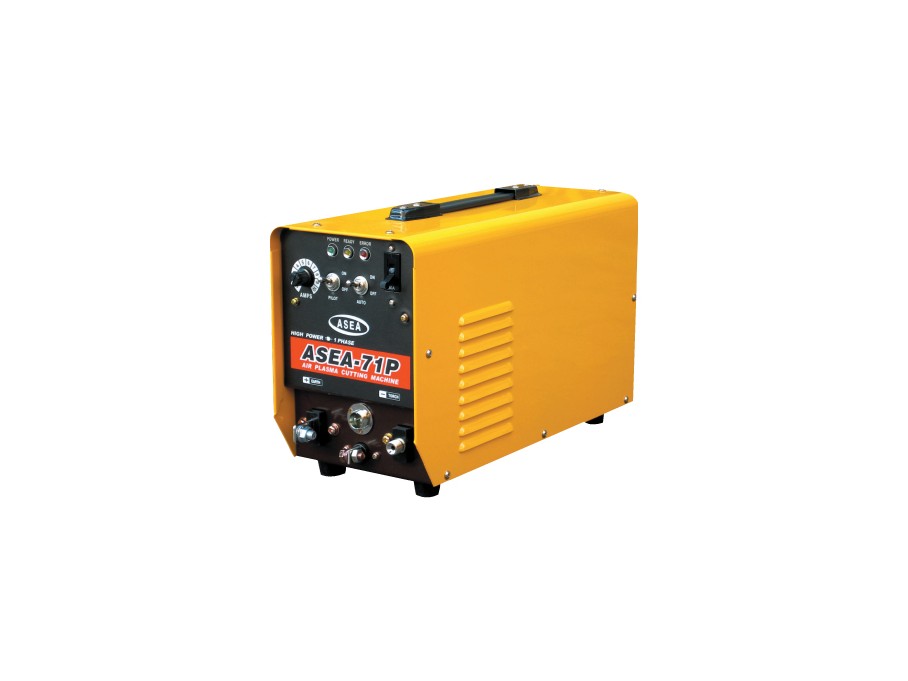

    아세아 71P (95만원)

    용도 모든 금속철판의 절단
    제품가격 부가세 별도

    첨부파일


    목록으로

    본문





    제품특징

    • ·  소형/경량화로 출장 공사에 최적
    • ·  단상용으로 절전 효과 극대화
    • ·  모든 전도성 금속을 전기와 압축 공기로만 절단
    • ·  열 영향부가 좁고 열 변형이 극히 적다
    • ·  접촉식, 비접촉식 절단으로 초보자도 쉽게 절단할 수 있다



    정격사양

    형식/모델

    에어콤+70P

    ASEA-71P

    정격 출력 전류

    70A

    71A

    정격 입력 전압

    220V, 단상

    220V, 단상

    정격 주파수

    50/60Hz

    50/60Hz

    정격 부하전압

    약 130V 이하

    약 130V 이하

    정격 입력

    12.7kVA(단상)

    12.7kVA(단상)

    정격 사용률

    60%

    60%

    최고 무부하 전압

    약 280V 이하

    약 280V 이하

    최대 절단 두께

    8mm

    10mm

    외형치수(WxDxH)

    270x540x340

    200x520x300

    중량

    28Kg

    17Kg





    사용전 주의사항

    • ·  케이블의 불완전한 접속부나 철골 등의 모재측 전류 경로에 불완전한 접촉부가 있으면 통전에 의한 화재를 일으킬 수 있습니다.
    • ·  가솔린등의 가연물용 용기에 아크를 발생시키면 폭발할 수 있습니다
    • ·  밀폐된 탱크나 파이프를 절단하면 파열할 수 있습니다
    • ·  절단 작업 장소의 가까이에 소화기를 배치하여 만일의 경우에 대비하여 주십시오
    • ·  플라스마 절단시에 발생하는 연기를 환기시키기 위한 적절한 환경에서 사용하여 주십시오
    • ·  절단 작업시 충분한 차광도를 가진 차광 안경 또는 용접용 보호헬멧을 착용하여 주십시오



    결선 및 설치방법

    • ·  입력스위치를 NFB 30A이상 연결한다
    • ·  입력선과 릴선 사용시 전선의 굵기를 최소 4.0~6.0sq 이상 사용 연결한다
    • ·  외부 에어 컴프레셔를 이용할 시 유니트에 결속한다
    • ·  모재를 +측에 연결하고 토치와 스위치를 연결한다
    • ·  결선이 완료되면 전원입력 스위치를 올리고 입력램프의 점등을 확인한다
    • ·  토치를 절단물에 대고 스위치를 눌러서 절단을 실행해 본다



    전류 조절볼륨 사용법

    • ·  전류 조절 볼륨은 사용하고자 하는 절단물의 두께에 따라 조절하여 사용한다
    • ·  토치를 모재에 대고 절단을 시작할 때는 파이롯을 OFF에 놓는다. 가이드링을 사용하거나 자동(지그장치)에 의해 2~3mm 헤드를 띄워서 절단할 때는 파일롯을 ON에 놓아야 파일롯 불꽃이 모재에 접촉되어 절단이 시작된다
    • ·  절단 길이가 길거나 지그장치에 연결해서 절단을 시작할 경우 자동모드에 놓고 시작할 수 있다
